使用/维修/安全手册
	ETW 系列电动直柄/弯柄扭矩扳手

 Chinese version ETW1202  May 2012

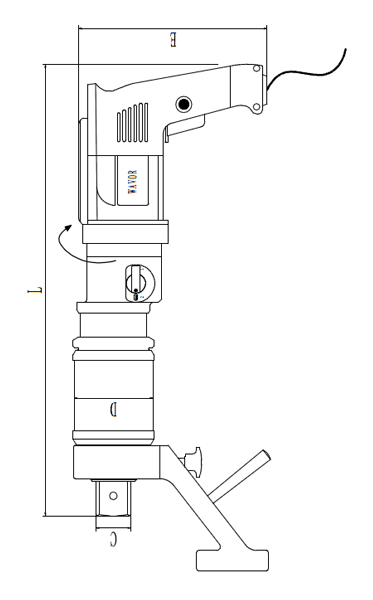

ETW------S(直柄)

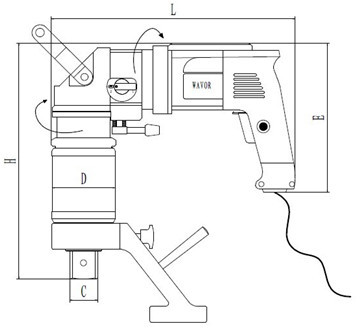

ETW------A（弯柄）





ETW 系列电动扳手的操作
1、ETW----S/A 型直柄/弯柄电动扳手液晶屏/按键功能概述

啊

2、ETW-S/A 电动扳手操作方法
2.1 按需要设置扭矩值工作：通过按键设置需要的扭矩；





按＂C＂键进入档位选择，＂１＂档和＂２＂档轮流闪烁，按＂+＂

选择需要的档位， 比如选择 1 档， 按＂C＂键确认并将换挡旋钮

拨至相应位置；



---









此时，Nm 闪烁，按＂+＂或＂- ＂设定至需要的扭矩，比如设为
1888NM，按＂C＂键确认；通过开关上的换向拨杆选择机器旋转方
向，按下开关，扳手达到 1888NM 自动停机。操作完毕



---









 2.2 按智能推荐扭矩值工作：



若不能确认需要设定的扭矩值， 选择＂１＂档 （推荐功能只支持该档位），
确认并将换挡旋钮拨至相应位置，按"C"键确认，Nm 闪烁，长按"C"
键（２秒以上），系统进入智能推荐功能，；

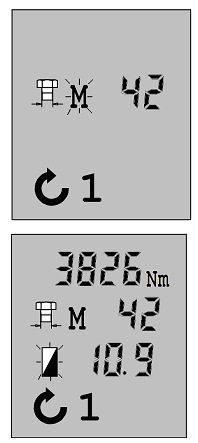

＂Ｍ＂闪烁，选择被紧固螺栓的规格，比如选择 M42，再按"C"键，＂
Ｍ＂停止闪烁此时，进入螺栓等级选择，  图标闪烁），按＂＋＂＂－＂键
翻动（有８．８，１０．９，１２．９级等），比如选择 10.9 级，按
"C"键选择， 显示推荐扭矩为 3826NM， 此时， 所有显示区域都不闪烁，

通过开关上的换向拨杆选择机器旋转方向，按下开关，扳手达到
3826NM 自动停机（推荐的扭矩值按照德国 DIN 标准）。









2.3 按扳手最大扭矩值工作：
插上电源， ＂１＂档和＂２＂档轮流闪烁， 按＂+＂选择需要的档位， 按＂
C＂键确认并将换挡旋钮拨至相应位置；直接按＂Max＂,  再按＂C＂键确认，系统自动进入该档位的
最大扭矩值，通过开关上的换向拨杆选择机器旋转方向，按下开关，扳手达到最大扭矩值自动停机。
操作完毕。
