SVW无刷电动扭矩扳手

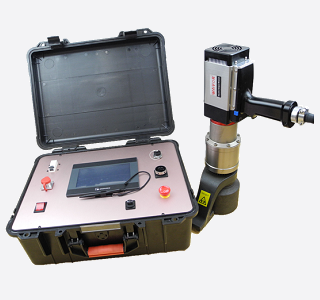

SVW无刷电动扭矩扳手特点: ◎扳手由数显控制器,电缆,扳手本体组成 ◎能实现扭矩、转角控制、扭矩+转角控制 ◎实时显示扭矩值,拧紧完成后可自动回退 ◎设置扭矩、转角便捷,分辨率低至1Nm/1° ◎指示灯告知拧紧结果,让操作者一目了然 ◎无刷电机和精密齿轮箱确保精度在±3%内 ◎可连续使用,适合高频率螺栓装配或拆卸 ◎采用免维护电机,耐用性远高于有刷电机 ◎数据存储,直接生成EXCEL文件,可追溯 ◎易于操作,可预置、存储常用扭矩、角度 ◎接收PLC指令,支持集成或嵌入客户系统 ◎220V 50Hz单相电,特殊要求可非标定制 |

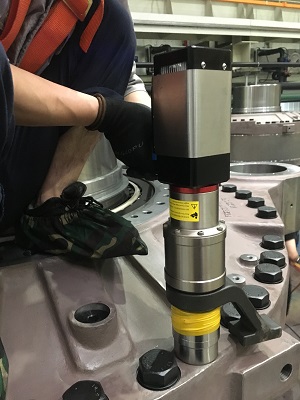

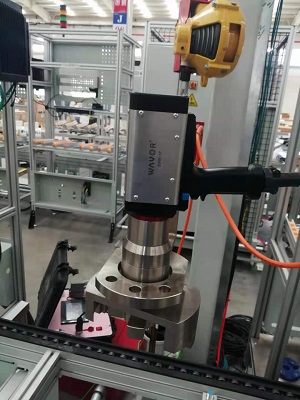

▲SVW-17用于齿轮箱生产线装配 | ▲SVW-38用于风电齿轮箱螺栓装配 |
型 号 | 扭矩范围 (N.m) | 方身 C | 外径D (mm) | 长度L (mm) | 空载转速 (rpm) | 重 量 (kg) |
SVW-17 | 340-1700 | 1" | 88 | 380 | 11.0 | 9.0 |
SVW-25 | 500-2500 | 1" | 88 | 380 | 8.5 | 9.0 |
SVW-38 | 760-3800 | 1-1/2" | 96 | 460 | 5.0 | 11.3 |
SVW-46 | 920-4600 | 1-1/2" | 102 | 490 | 4.0 | 12.5 |
SVW-60 | 1200-6000 | 1-1/2" | 114 | 510 | 3.0 | 14.0 |
SVW-80 | 1600-8000 | 1-1/2" | 126 | 530 | 2.0 | 17.0 |
SVW-100 | 2000-10000 | 1-1/2" | 143 | 560 | 1.5 | 20.7 |
SVW-150 | 3000-15000 | 花键 | 143 | 560 | 1.3 | 20.7 |
备注:以上重量不含反力臂及控制器重量;空载转速指无负载最高转速。
